疊片過濾器

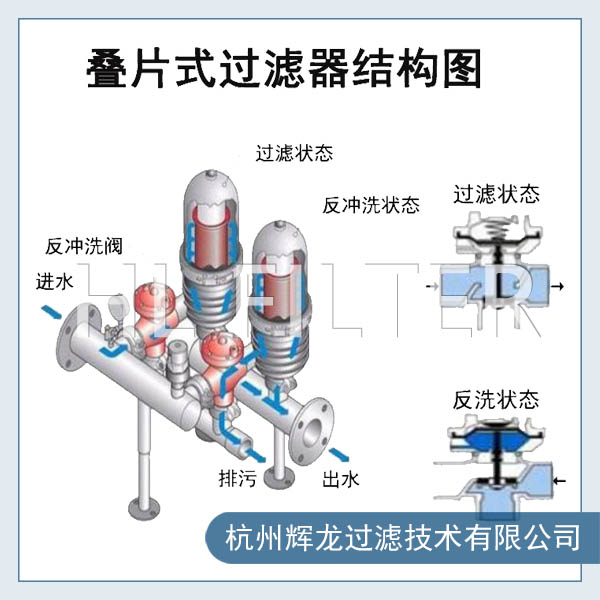

自清洗疊片過濾器利用壓差過濾原理對物料進行固液分離,具有結構簡單、連續操作、精確過濾、高效反洗、運行可靠、占地面積小、安裝簡便、維護成本低、使用壽命長等優點,能廣泛的運用于各個行業的固液分離和脫水,特別是冶金、化工、石油、造紙、城市給水、海水淡化等行業。 本設計的自清洗疊片過濾器機型是國內首創,與現有的自清洗疊片過濾器相比,在結構上作了若干改進設計,包括過濾頭結構和間隔裝置的設計。對過濾頭的設計之處包括：疊片、錐形閥座、錐形閥、活塞組件、支撐桿件和外殼等。另外,為了克服自重的影響,對過濾單元設置了多種間隔方式,并且對各種間隔方式進行了對比。 本文采用混合多相流模型、標準的K-ε湍流模型和SIMPLE算法,應用計算流體力學軟件Fluent對過濾頭相鄰疊片間的流場進行分析。通過數值模擬,可以得出A型疊片最合適的開口角度、深層過濾時同一過濾精度下不同類型疊片間的過濾液速度矢量,壓力分布情況,以及同種類型不同的過濾精度疊片間過濾液的速度矢量和壓力分布情況。由模擬結果可知過濾頭的結構改進滿足設計要求,本方案有利于提高過濾效率和降低過濾過程中的壓力損失,從而降低了過濾器的成本,有一定的工業實用價值
