塔式梳耙反吹顆粒層除塵器系我國于20世紀70年代研制。該除塵器有8個過濾單元，分別沿豎向布置在兩座塔架上。顆粒層皆為水平布置，煙氣的除塵過程以及濾料的清灰過程與GFE型除塵器大致相同。不同之處在于，塔式顆粒層除塵器清灰時，攜帶少量的粉塵的反吹氣流經過專設的多管旋風除塵器再次凈化后，才匯入含塵氣體總管。

塔式梳耙反吹顆粒層除塵器一個單元的結構如圖1所示。

除塵器箱體頂部和底部各設空氣鋁箔隔熱層，厚度為30mm,以保護梳耙的軸承。箱體內金屬篩網上方為塵氣室，設有進氣口和檢修門；下方為凈氣室，設有排氣口和清掃孔每單元用作支撐顆粒層的篩網由三塊分片組成，相互間留有縫隙，避免熱變形。

梳耙的耙齒以巾lOrnm圓鋼制作，齒距為75mm。為加強梳耙的效果，將左右兩條耙臂的耙齒交錯排列，同一耙臂的相鄰兩耙齒分屬兩列布置。

圓盤切換閥門釆用液壓驅動，由配套的小型液壓站提供動力，油泵的壓力為7MPa。

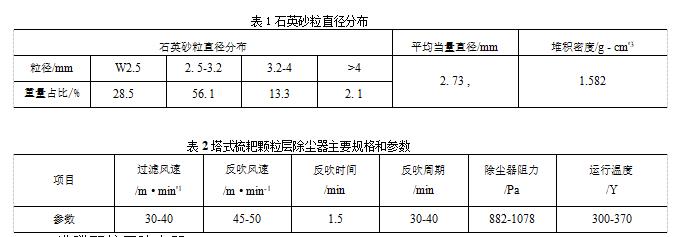

塔式梳耙反吹顆粒層除塵器的過濾介質為石英砂，顆粒層厚度為100mm,其粒徑分布和密度列于表1。

塔式梳耙反吹顆粒層除塵器主要規格和參數于表2
