旋轉圓簡形機械式動態過源機的原理

如果將圖中的旋轉體和機殼的尺寸沿軸向拉 長,并沿徑向縮短，就成了旋轉圓筒形動態過濾機。這樣 的過濾機又稱為軸流式過濾機(axial filter),。

旋轉體帶有兩個或更多的翼片，上面 沒有過濾介質。在旋轉體為圓筒形，上面帶有過濾介質。既有靜止過濾介質，又有旋轉過濾介質。

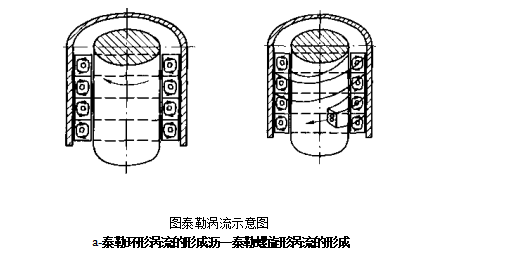

運轉時，濾漿不斷被泵入由旋轉圓筒和靜止圓筒所圍成的濾室內，并使之保持充滿狀態。旋轉的圓筒使介質上的濾渣受到剪切掃流作用，從而實現薄餅層下的過濾濃縮。濾室內牛頓流體的流動狀 態取決于圓筒的轉速，當轉速超過某極限值時，便在濾室中產生稱之為泰勒(G.I. Taylor)渦流的環狀渦流，該渦流分布在轉筒的周圍，其寬度等于內筒和外筒所圍成的間隙。相鄰的泰勒渦流具有相反的旋轉方向，雖然在渦內 有劇烈的混合現象存在，但渦間的混合卻較少。當 濾漿沿濾室的軸向以一定速度流動時，泰勒渦流便 呈螺旋狀連接起來，并一邊繞內筒旋轉，一邊沿軸向移動，由于泰勒渦流阻止了軸向液流的逆流和短路，因此內、外圓筒間的液流為理想的柱狀流。又由于泰勒渦流的剪切作用，使濾渣從介質上被掃流掉，因此才得以實現薄餅層下的過濾濃縮。
