煙氣旁路根據布置形式可分為以下兩種：

(1)內置式煙氣旁路。煙氣旁路系統布置在除塵器的內部(見圖7-4)，不需要額外設計管道連接。旁路閥安裝在含塵煙氣通道與除塵后煙氣通道之間的隔倉板上。開啟時，將含塵煙氣通道與除塵后煙氣通道連通；關閉后將含塵煙氣通道與除塵后煙氣通道隔斷。

當旁路系統開啟時，其排放煙氣在經過電場區除塵處理后，煙氣含塵量已明顯減少，對下游脫硫系統及風機等設備能起到一定的保護作用。同時，由于內置旁路煙道兩邊均有高溫?zé)煔馔ㄟ^，所以可有效預防設備腐蝕及老化。

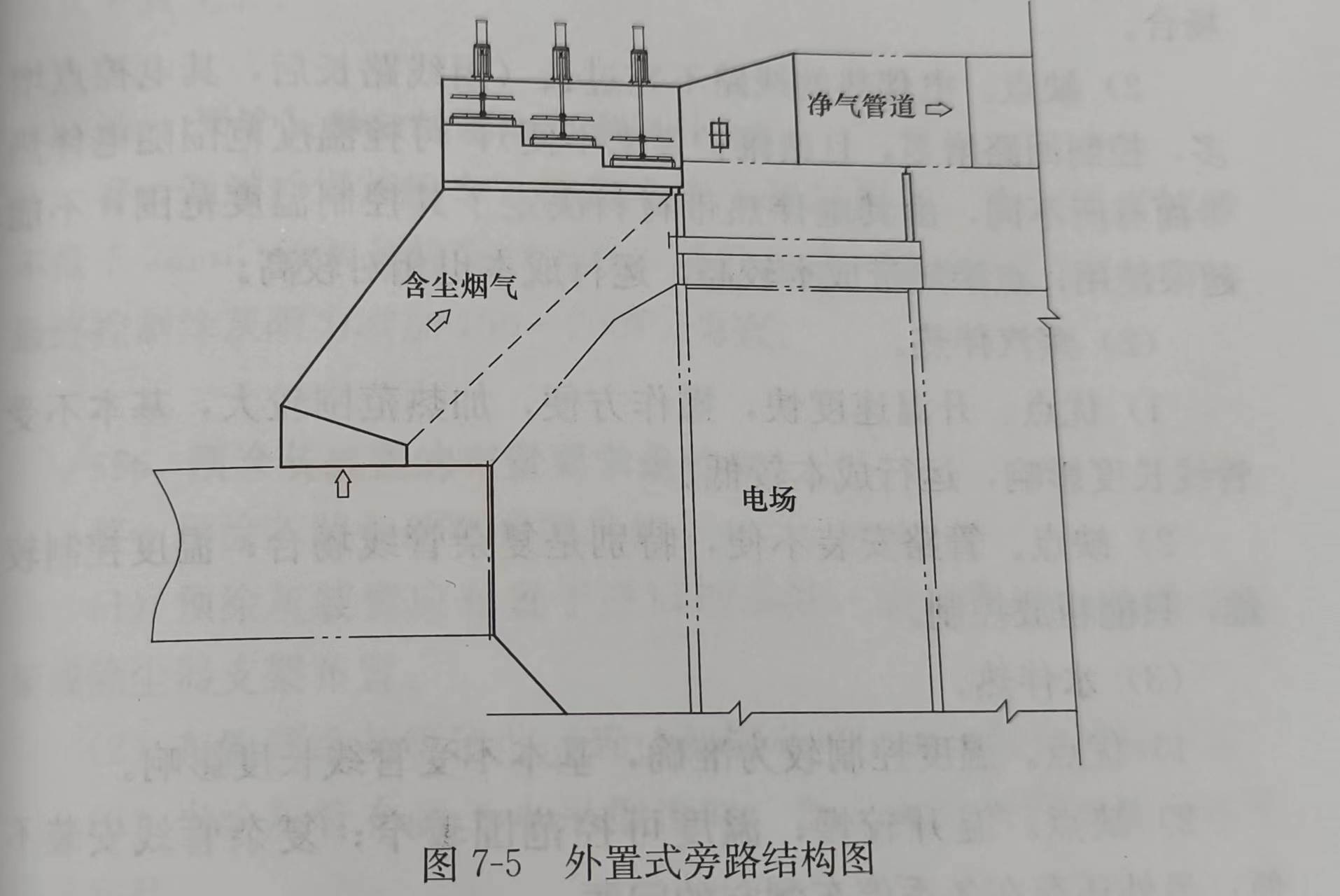

(2) 外置式煙氣旁路。煙氣旁路系統布置在除塵器的外部(見圖7-5)，其進口與除塵器前進口煙道連接，出口與出口煙道連接。開啟時，除塵器進口煙道與出口煙道連通，含塵煙氣未進入除塵器，直接由旁路煙道排出；關閉后將除塵器前的含塵煙氣管道與出口煙道隔斷。外置式旁路煙道因使用頻率較低，煙道內部容易生銹、腐蝕。
