清灰閥門

直通閥：早期的除塵器釆用各自獨立的兩個直通閥，結構有活塞、鐘擺、翻板、蝶閥等形式，動力裝置有氣缸、電動缸等。其中，鐘擺式、翻板式、蝶閥式閥門容易出現積灰,卡塞、磨損、密封不嚴、動作失靈等弊端，活塞式結構的閥門則故障較少，適應性較強。

盤式閥：盤式閥采用圓盤閥板，立式安裝，大多依靠氣缸驅動。除用于分室反吹外，也用于其他需要離線清灰或離線檢修的除塵器。其缺點是：閥板與閥座間的接觸面不易密封；閥板的定位有一定困難，易導致漏氣；當壓縮空氣壓力不足時，閥盤下落自閉，影響除塵器正常運行，甚至產生連鎖反應使各倉室的停風閥全部關閉，除塵器箱體因負壓過高而被吸癟。為此開發了柔性閥板和雙座閥板的產品，并采用電動氣缸作為驅動裝置。

柔性閥板型是將閥板的邊緣以薄鋼板制作，利用柔性閥板的彈性提高閥板與閥座接觸面的嚴密程度。雙座閥板型是設置兩個閥板，串在一根軸上，其尺寸一大一小；設兩個相應的閥座。閥門關閉時，兩個閥板各自封閉一個閥座，從而提高閥門的嚴密性。

三通閥：直通閥導致除塵器結構繁瑣，故障率高。現在分室反吹多采用三通切換閥。

三通閥在運行中每天需切換100-400次,每年3萬~ 13萬次，加上粉塵的沖刷，部件易磨損，須采用耐磨、耐溫材料制作。從可靠性可言，三通閥各種形式中，活塞式較優。

活塞式三通閥多以氣缸驅動。氣動活塞式三通閥有兩種形式：水平安裝和垂直安裝型。

改進型三通閥：上述三通閥的特征是單室結構，以平板形單閥板回轉90。對兩個閥座實現開、閉切換。主要缺點是：過濾時，閥板應關閉上方的反吹風通道，但閥板受反向和自重的作用往往自行開啟而漏氣，致使袋室的反吹風量不足，嚴重削弱清灰效果。

改進型三通閥采用雙室結構，配備雙閥板，并將閥板與閥座的接觸面制成球面形狀。切換時兩個閥板同步回轉90。，分別開啟或關閉兩個閥座。閥座兩側的壓差轉變?yōu)樵黾娱y板嚴密性的動力,有效地克服了該三通閥原有的缺點。

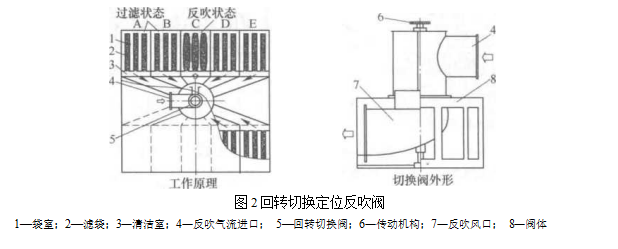

回轉切換定位反吹閥：總體而言，分室結構類袋式除塵器存在著切換閥門多、故障率高、可靠性差等缺點。針對這種情況，開發了回轉切換定位反吹閥,可取代多個三通閥，實現分室切換定位反吹清灰，簡化了除塵器結構，布置緊湊、控制方便、運行可靠。

三狀態閥：為滿足分室反吹袋式除塵器實現三狀態清灰制度的需要，專門開發了三狀 態閥。該閥為雙筒結構體，內筒開一窗口作步進旋轉，按設定周期與外筒體的過濾或清灰接口重合，實現三狀態切換。宜與回轉切換閥配合使用。
