聚四氟乙烯纖維

聚四氟乙烯（特氟綸，PTFE, polytetrafluoro ethylene）的結構式為:聚四氟乙烯（又稱F4）外表為似蠟狀白色粉末，無毒、無味、無嗅，不燃燒、不黏結、不吸水。其大分子兩側全部為C—F鍵，它是很穩定的化學鍵，并把主鏈上的碳原子屏蔽保護起來，使分子鏈難以破壞，因而具有最好的耐腐蝕性和耐熱性。聚四氟乙烯可耐各種強極性溶劑如氫氟酸、王水、發煙硫酸、濃堿、過氧化氫等強腐蝕性試劑的作用。目前只發現高溫下熔融的堿金屬如鈉、氟元素、三氟氯乙烯等少數物質在高溫下才可對其有一定影響。PTFE的耐候性優良：在室外6年性能基本不變，15年力學性能無明顯變化。 PTFE大分子表面的自由能很低，因此具有極強的不黏附性和最低的摩擦系數。其摩擦系數在現有的高分子化合物中最小（0.01 ~0. 06）,而且在廣泛的溫度和載荷范圍內保持不變。

制造PTFE材料的實用方法有乳液載體生產法和膜裂法。乳液載體法是在PTFE乳液中 加入粘膠纖維素之類的載體物，噴絲后通過燒結碳化去除載體物后得到PTFE纖維。因含載 體碳化去除的殘留物，纖維呈棕褐色，稱為“棕色纖維”?，F已基本停止使用這種工藝。

近年來國內市場大量供應的PTFE短切纖維，基本上是采用膜裂法制造。該法是將 PTFE粉末樹脂原料（PTFE分散樹脂）制成膜帶，再將膜帶進行機械分裂，并經梳理、卷曲、定長切斷而得到短切纖維。因為纖維呈現樹脂的本白色，被稱為“白色纖維”。為-195~260們其耐溫性能如圖1所示。PTFE是最難燃燒的有機纖維之一，還具有良好的電氣絕緣和自潤滑性能。其缺點是力學性能一般，拉伸強度、彎曲強度、沖擊強度、剛性、硬度、耐蠕變、耐疲勞性能都較差。

聚四氟乙烯纖維無任何毒性，但在200℃以上使用時，可能有氟化氫產生，需采取必要的防護措施。

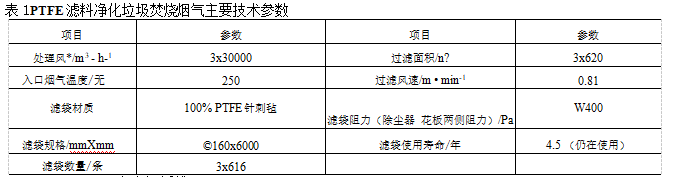

應用實例：我國一個最早投運的城市生活垃圾焚燒廠，擁有3臺垃圾焚燒爐，處理煙氣量為3x3OOOOm3/h。煙氣中含SO?約630ppm、HC1約130ppm,水蒸氣含量也高。100% PTFE濾袋（1848條）在該廠成功使用4年半時尚未更換。其工程主要技術參數列于表1。
