分室反吹清灰裝置有負壓式和正壓式之分，其共同特點是要求將除塵器分隔為若干個相對獨立的倉室，清灰過程是逐室進行的。

負壓式分室反吹清灰裝置在每個倉室的出口處設有凈氣閥門和反吹閥門，通過兩個閥門的互相切換，在倉室內、外差壓的驅動下，沿著與過濾氣流相反的方商穿過濾袋，使濾袋縮癟變形，附著在濾袋內表面的粉塵因而脫落。

反吹氣流吸入口可以與大氣相通，也可以與除塵系統的引風機的出口相接。當除塵器入口負壓不足以克服濾袋和反吹管路阻力以保證足夠清灰氣量時，需要增設反吹風機。

現在多以三通切換閥替代凈氣和反吹兩個閥門。三通切換閥有三個通道：倉室通道、凈氣通道和反吹通道。倉室通道與除塵器的箱體相連。借助閥板位置的變換，輪流開啟凈氣通道或反吹通道，使倉室處于過濾狀態或反吹狀態（圖1）

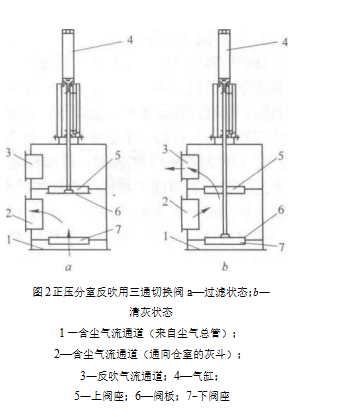

正壓式分室反吹袋式除塵器的清灰裝置設于每個倉室的塵氣入口處，常用的清灰機構是盤式三通切換閥（圖 2）_O圓筒形的閥體上，設有含塵氣流通道和反吹氣流通道，并有兩個閥座，由氣缸帶動的閥板在兩個閥座間上下移動。當閥板關閉上閥座時，來自塵氣總管的含塵氣流從下閥座進入，并流向袋式除塵器的倉室，除塵器處于過濾狀態（圖2）。當該倉室需要清灰時， 閥板關閉下閥座，含塵氣流被阻斷，反吹氣流從袋式除塵器的倉室進入三通閥（圖2）, 并經上閥座和反吹氣流通道流向反吹氣體總管。

正壓分室反吹清灰裝置也可采用設兩個閥的形式，即一個倉室各設一個過濾閥和一個反吹閥，互相切換，實現清灰。
